Nullungsverordnung

(1) Gegenstand dieser Verordnung ist die Erhöhung der Zuverlässigkeit von Schutzmaßnahmen bei indirektem Berühren in elektrischen Anlagen und die längerfristige Vereinheitlichung der diesbezüglichen Vorgangsweise in den öffentlichen Verteilungsnetzen der Elektrizitätsversorgungsunternehmen (EVU) mit der Nennspannung 400/230 V (in der Folge kurz Verteilungsnetze genannt) und in den daran unmittelbar angeschlossenen elektrischen Verbraucheranlagen.

(2) Auf elektrische Anlagen, welche nicht aus öffentlichen Verteilungsnetzen sondern aus eigenen Stromquellen des Betreibers gespeist werden, findet diese Verordnung nur insoweit Anwendung, als eine speziellen technischen Anforderungen hinsichtlich des Betriebes dieser elektrischen Anlagen vorliegen und dementsprechend abweichende Schutzmaßnahmen bei indirektem Berühren getroffen sind.

(1) Im Sinne dieser Verordnung bedeuten die Begriffe:

(2) Die Teile der Österreichischen Bestimmung für die Elektrotechnik ÖVE-EN 1, auf die in dieser Verordnung verwiesen wird, sind im Anhang zur Elektrotechnikverordnung 1993 – ETV 1993, BGBl. Nr. 47/1994, abgedruckt.

(1) Ab 1. Jänner 1999 sind neu zu errichtende öffentliche Verteilungsnetze im Sinne von § 1 Abs. 1 so auszuführen, daß sie die technischen Voraussetzungen für die Anwendung der Schutzmaßnahme Nullung in den Verbraucheranlagen erfüllen. Diese Netze sind mit ihrer Inbetriebnahme für die Anwendung der Schutzmaßnahme Nullung freizugeben. Davon darf bei Neuaufschließungen während jener Zeit abgesehen werden, in der bei einem Zusammenschluß von Hochspannungs-Schutzerder und Niederspannungs-Betriebserder die Anwendung der Schutzmaßnahme Nullung nicht zulässig wäre, jedoch das Entstehen eines „Gebietes mit geschlossener Bebauung“ im Sinne von ÖVE-EN 1, Teil 1/1989, § 3.6.14 zu erwarten ist.

(2) Soweit bestehende öffentliche Verteilungsnetze im Sinne von § 1 Abs. 1 nicht bereits zum Zeitpunkt des Inkrafttretens dieser Verordnung für die Anwendung der Schutzmaßnahme Nullung in den Verbraucheranlagen freigegeben sind, ist von den EVU die grundsätzliche technische Eignung dieser Netze für eine Freigabe ehestmöglich zu überprüfen und im Falle ihres offensichtlichen Vorliegens die Freigabe unverzüglich auszusprechen. Die Freigabe bezieht sich jeweils auf ein galvanisch zusammenhängendes Verteilungsnetz, welches von einem Transformator oder mehreren parallelgeschalteten Transformatoren gespeist wird (im folgenden als Trafostationsbereich bezeichnet). Für vermascht betriebene Netze, die aus mehreren Transformatorstationen gemeinsam gespeist werden, ist die Freigabe jedenfalls zum gleichen Zeitpunkt auszusprechen. Für Trafostationsbereiche, deren Verteilungsnetze sich mit Umschaltmöglichkeiten berühren, ist eine Freigabe zu unterschiedlichen Zeitpunkten zulässig, wenn eine eindeutige, örtliche Abgrenzung durch Trennstellen für den Normalschaltzustand dieser Verteilungsnetze festgelegt wird.

(3) In Verteilungsnetzen, deren technische Eignung für die Freigabe der Anwendung der Schutzmaßnahme Nullung erst durch Messungen oder Berechnung festgestellt werden muß oder zum Zeitpunkt des Inkrafttretens dieser Verordnung offensichtlich nicht gegeben ist, sind die erforderlichen technischen Maßnahmen, zB im Zusammenhang mit planmäßigen Instandsetzungs- und Verbesserungsarbeiten, schrittweise zu realisieren. Die Freigabe zur Anwendung der Schutzmaßnahme Nullung ist für die betreffenden Trafostationsbereiche unverzüglich danach auszusprechen.

(4) Die Maßnahmen gemäß Abs. 2 und 3 sind bis spätestens 31. Dezember 2008 abzuschließen.

(5) Bis spätestens 1. Jänner 1999 ist von den EVU eine alphanumerisch, nach Stationsbezeichnungen geordnete Liste zu erstellen, auf der zu jedem Trafostationsbereich angegeben ist, ob das von diesem gespeiste Verteilungsnetz bereits zur Anwendung der Schutzmaßnahme Nullung in den Verbraucheranlagen freigegeben ist oder nicht. Zum gleichen Zeitpunkt ist von den EVU an das Bundesministerium für wirtschaftliche Angelegenheiten eine schriftliche Meldung nach folgendem Schema abzugeben:

(1) Kriterium für die Freigabe eines umzustellenden Verteilungsnetzes für die Anwendung der Schutzmaßnahme Nullung in den Verbraucheranlagen ist die Erfüllung der Nullungsbedingungen gemäß den mittels jeweils gültiger Elektrotechnikverordnung verbindlich erklärten SNT-Vorschriften im Normalschaltzustand des Verteilungsnetzes.

(2) Wenn zum Zeitpunkt einer Umstellung die Ausschaltbedingung in Netzteilen eines Trafostationsbereiches noch nicht eingehalten werden kann, so ist die Freigabe der Anwendung der Schutzmaßnahme Nullung für diesen Trafostationsbereich mit Ausnahme der betroffenen Netzteile zulässig, jedoch sind bis zum Ende der Übergangsperiode gemäß § 3 Abs. 4 auch in diesen Netzteilen die Voraussetzungen für die Einhaltung der Ausschaltbedingung zu schaffen, falls dies technisch möglich und wirtschaftlich vertretbar ist.

(1) Blanke Niederspannungs-Freileitungen mit obenliegendem N-Leiter in Verteilungsnetzen, die für die Anwendung der Schutzmaßnahme Nullung freigegeben werden sollen, gelten hinsichtlich der Anforderung gemäß ÖVE-EN 1, Teil 1/1989, § 10.3.3.6 als „bestehende Freileitungsnetze“ im Sinne dieser Bestimmungen.

(2) Wenn der N-Leiter eines umzustellenden Verteilungsnetzes an Netzausläufern nicht geerdet ist, kann die 2. Nullungsbedingung gemäß ÖVE-EN 1, Teil 1/1989, § 10.3.2 entweder durch das Errichten von Erdungsanlage im EVU-Verteilnetz oder durch Herstellung der Nullungsverbindung in mindestens einer, den Bestimmungen des § 6 entsprechenden Verbraucheranlage erfüllt werden.

(1) Neu zu errichtende Verbraucheranlagen, welche an öffentliche Verteilungsnetze angeschlossen werden, sind wie folgt auszuführen:

(2) Erfolgen in einer noch nicht genullten Verbraucheranlage wesentliche Änderungen oder wesentliche Erweiterungen an den Hauptleitungen, so ist dabei die Schutzmaßnahme Nullung nach Maßgabe der folgenden Absätze 3 bis 8 in der gesamten Verbraucheranlage gemäß Abs. 1 lit. a zu realisieren bzw. gemäß Abs. 1 lit. b vorzubereiten.

(3) In neuen Verbraucheranlagen und in solchen, die auf die Schutzmaßnahme Nullung umzustellen oder dafür vorzubereiten sind, muß ein Hauptpotentialausgleich gemäß den geltenden SNT-Vorschriften vorhanden sein. Sind an diesem Hauptpotentialausgleich noch nicht alle vorschriftsgemäß zu erfassenden, leitfähigen Teile angeschlossen, so ist dies vor der Umstellung auf die Schutzmaßnahme Nullung nachzurüsten.

(4) Der Hauptpotentialausgleich muß mit einer Erdungsanlage mit angemessener Erderwirkung verbunden sein (zB mit einem Fundamenterder). Ist dies nicht der Fall, so ist eine Erdungsanlage im folgenden Mindestausmaß nachzurüsten: Ein Horizontalerder von mindestens 10 m Länge oder ein Vertikalerder von mindestens 4,5 m Länge oder eine gleichwertige Erderkombination, jeweils in ausreichend korrosionsbeständiger Ausführung. Die Forderung nach einer eigenen Erdungsanlage entfällt für mobile Verbraucheranlagen (zB solche die unter den Geltungsbereich von ÖVE-EN 1, Teil 4/1988, § 53.3 oder ÖVE-EN 1, Teil 4/1990, § 97 fallen).

(5) PEN- und PE-Leiter in der gesamten Verbraucheranlage müssen hinsichtlich ihres Querschnittes die Anforderungen der geltenden SNT-Vorschriften erfüllen und sind anderenfalls vor der Umstellung auf die Schutzmaßnahme Nullung nach- bzw. umzurüsten. Dabei sind folgende zusätzliche Anforderungen zu erfüllen:

(1) In bestehenden landwirtschaftlichen Anlagen mit Nutztierhaltung ist die Umstellung auf die Schutzmaßnahme Nullung gemäß § 6 zulässig, wenn ein Hauptpotentialausgleich vorhanden ist, in den die metallenen Aufstallungen, Entmistungsanlagen, metallenen Wasserverbrauchsleitungen usw. des Stalles über Potentialausgleichsleiter gemäß den geltenden SNT-Vorschriften einbezogen sind.

(2) Unbeschadet der Regelungen des § 6 sind für bestehende Verbraucheranlagen im Einflußbereich elektrischer Bahnen oder im Einflußbereich der Erdungsanlagen von Hochspannungsanlagen mit starrer Sternpunkterdung die Zulässigkeit bzw. die Möglichkeiten der Umstellung auf die Schutzmaßnahme Nullung mit den Betreibern der Bahnanlagen bzw. der Hochspannungsanlagen zu klären. Allenfalls sind erforderliche Ersatzmaßnahmen festzulegen oder es ist in solchen Fällen, sofern die Schutzmaßnahme Nullung nur mit wirtschaftlich nicht vertretbarem Aufwand realisierbar ist, von der Anwendung des § 3 abzusehen.

(3) Werden im Einflußbereich elektrischer Bahnen oder im Einflußbereich der Erdungsanlagen von Hochspannungsanlagen mit starrer Sternpunkterdung neue öffentliche Verteilungsnetze errichtet, ist unbeschadet der Regelungen des § 6 die Anwendbarkeit der Schutzmaßnahme Nullung zu prüfen. Erforderlichenfalls ist die Anwendbarkeit geeigneter anderer Schutzmaßnahmen mit den Betreibern der Bahnanlagen bzw. der Hochspannungsanlagen zu klären.

Anlage

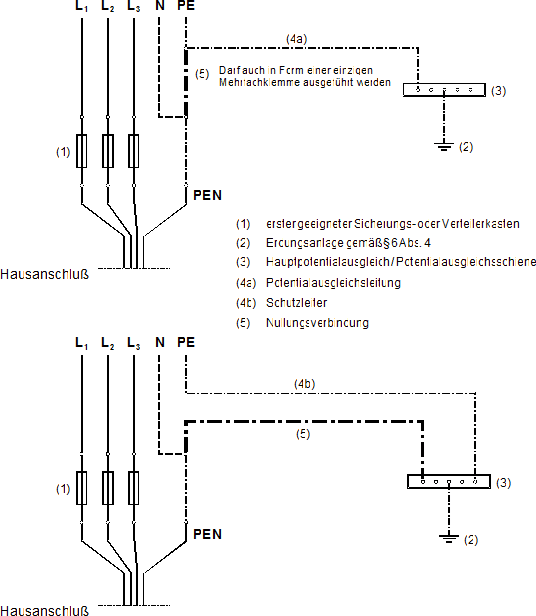

Für die Anordnung und Dimensionierung der Nullungsverbindung (5) bestehen je nach den örtlichen Verhältnissen einer Anlage grundsätzlich mehrere Möglichkeiten. Die Querschnittsdimensionierung hat gemäß § 6 Abs. 8 zu erfolgen. Beispielhaft wird in den tieferstehenden Prinzipschaltbildern dargestellt, wie der Anschluß des PEN-Leiters an den PE-Leiter bzw. an den Hauptpotentialausgleich vorzugsweise erfolgen kann.
